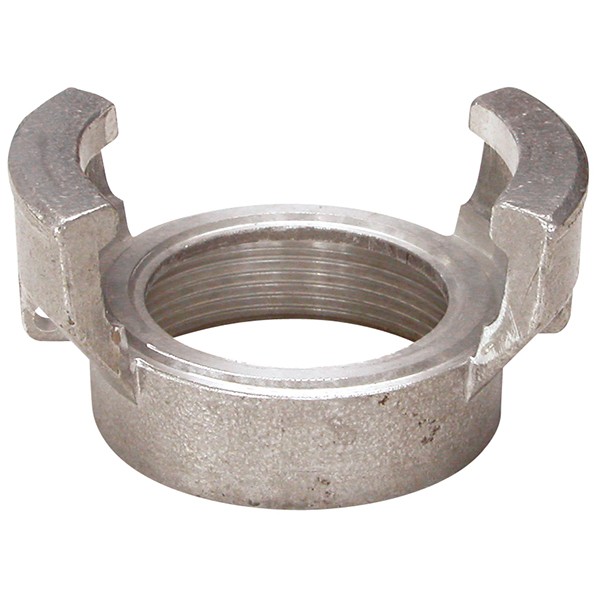

| Les raccords symétriques alu femelle sans verrou, un équipement qui vous permet d'assembler deux tuyaux en toute sécurité grâce à leurs pinces. Attention cependant à mettre en face, un équipement avec verrou. Les dimensions des raccords symétriques alu femelle sans verrou Raccords symétriques | DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | | Ø A | 47 | 54 | 58 | 75 | 92 | 108 | 131 | 151 | | Ø B | 32 | 37 | 42.5 | 55 | 69 | 84 | 103 | 123 | | Ø D | 31 | 37 | 41.5 | 54 | 68 | 83 | 101 | 121 | | F | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 | 3" | 4" | | Ø C | 19.8 | 25 | 30 | 40 | 53 | 65 | 82 | 101 | | Ø E | 30 | 40 | 48 | 54 | 67 | 86 | 102 | 122 | | L1 | 30 | 34 | 48 | 44.5 | 48 | 59.5 | 59 | 63 | | L2 | 19.2 | 22 | 22.5 | 27.5 | 36 | 33 | 39 | 42 | | L3 | 12 | 14 | 14 | 18 | 18 | 22 | 26 | 27 | | Poids (Kg) | 0.02 | 0.02 | 0.08 | 0.08 | 0.16 | 0.17 | 0.32 | 0.36 | | | CARACTÉRISTIQUES TECHNIQUES DES raccords symétriques alu femelle sans verrou | Dimensions | DN 20 à DN 100 | | Température minimum | - 10 °C | | Température maximum | + 80 °C | | Pression maxi | 16 bars | | Caractéristiques | Raccords en aluminium Joint NBR blanc | | Construction | Norme NF-E 29572 | | Taraudage et filetage BSP | | Tableau des correspondances de dimensions | DN (mm) | Ø (mm) | Pouce (") | | 20 | 20/27 | 3/4 | | 25 | 26/34 | 1 | | 32 | 33/42 | 1 1/4 | | 40 | 40/49 | 1 1/2 | | 50 | 50/60 | 2 | | 65 | 66/76 | 2 1/2 | | 80 | 80/88 | 3 | | 100 | 102/114 | 4 | |
