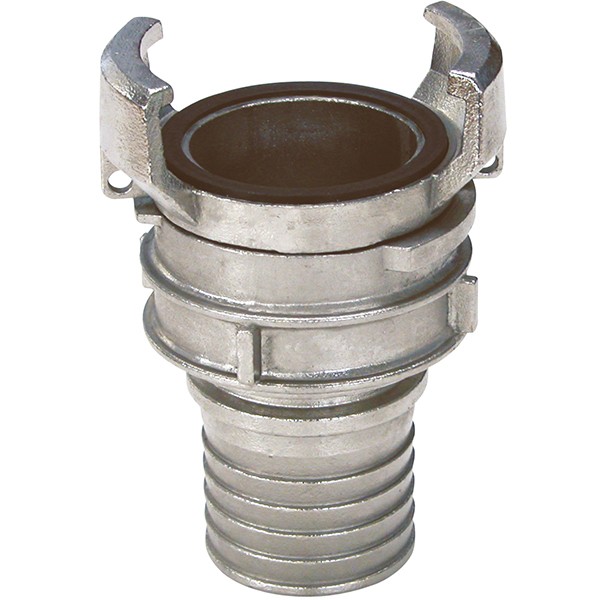

Les dimensions des raccords symétriques inox à douille annelée à verrou avec collerette

Raccord symétrique

DN	40	50	65	80	100
Ø B	55	69	84	103	123
Ø F	40	51	63	76	102
Ø E	33	44	56	67	92.5
Ø C	39	50	66	81	100
L1	93	123.5	126	145	198
L2	27	36	34	39	42
L3	35	49	59	59	100
Poids (Kg)	0.49	0.96	1.21	1.9	3.11

CARACTÉRISTIQUES TECHNIQUES DES

raccords symétriques inox À douille annelÉe À verrou avec collerette

Dimensions	DN 40 à DN 100
Température minimum	- 10 °C
Température maximum	+ 180 °C
Pression maxi	16 bars
Caractéristiques	Raccords en inox Joint NBR blanc
Construction	Norme NF-E 29572
Taraudage et filetage BSP

Tableau des correspondances de dimensions

DN (mm)	Ø (mm)	Pouce (")
40	40/49	1 1/2
50	50/60	2
65	66/76	2 1/2
80	80/88	3
100	102/114	4
