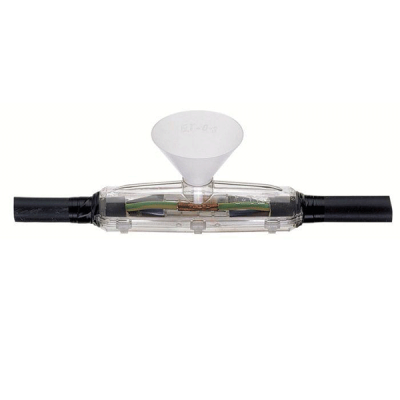

  •  Boîte de jonction résine EC 10 Boîte de jonction résine EC 10
    11 avis
    En stock 27 et le 29 Mai Demander un devis
    42,00 TTC
    39,00 TTC
    36,00 TTC
    42,00 TTC
    35,51 TTC
    37,00 TTC
    34,00 TTC
    29,00 TTC
    33,00 TTC
    28,00 TTC
    Ajouter au panier



Les boîtes de jonction résine EC permettent de raccorder deux câbles électriques dans un milieu où l'étanchéité prime.



BIEN UTILISER UNE BOÎTE DE RACCORDEMENT DE CÂBLES



La gamme de boîtes de jonction résine EC présentée dans notre menu jonctions électriques sert à créer un milieu étanche à un point de raccordement de deux câbles. Celles-ci sont adaptées à des câbles d'une dimension maximale de 4x20 mm².



La boîte de jonction résine EC est très utile pour le raccord d'une pompe de relevage, d'un flotteur ou en encore comme jonction entre une pompe immergée et le câble d'alimentation.



1. Séparer les deux parties du connecteur et introduire chaque câble dans l'orifice latéral correspondant.

2. Raccorder chaque câble à l'aide de bornes tubulaires.

3. Joindre les deux parties du connecteur en plastique pour renfermer le raccord.

4. Placer le ruban vulcanisé noir fourni en l'étirant autour des deux extrémités du connecteur, autour des câbles et le long du boîtier.

5. Mélanger les deux composants de la résine en versant le contenu de la petite bouteille dans la grande. Agiter 1 minute pour obtenir un mélange homogène.

6. Verser le mélange dans le connecteur. Attendre 10 à 20 minutes que la résine soit bine solidifiée.



Section de raccordement du câble



Boîte de jonction résinée EC10

Raccordement section jusqu'à 4x10 mm2

Boîte de jonction résinée EC25

Raccordement section jusqu'à 4x25 mm2



CARACTÉRISTIQUES TECHNIQUES DES BOÎTES DE JONCTION RÉSINE EC



La boîte de jonction résine comprend :



- un boîtier PVC

- un ruban vulcanisé noir étirable

- 2 bouteilles de préparation de la résine



Le kit ne comprend que ces éléments contrairement à ce qui est indiqué sur la notice du fabricant. Vous pouvez remplacer les bandes d’éponge par du ruban chatterton noir.



Adapter le boîtier :



Il peut être nécessaire d'adapter le diamètre des deux orifices de la boîte PVC. Des rainures ont été prévues pour un découpage facile.



Attention de ne pas couper au niveau d'une rainure trop large. Il faut choisir le bon diamètre en fonction de l'épaisseur du câble.



Préparer la résine :



Il faut bien mélanger le produit, qui doit chauffer légèrement (température ambiante de + de 15°c) avant d'être vidé dans le boîtier. Il est conseillé de le basculer légèrement de droite à gauche pour que le liquide soit uniformément présent, cela va faire remonter les bulles.



Attention :



En aucun cas, les câbles ne doivent être raccordés à la borne à l'aide de ruban isolant. La borne ne doit pas non plus être recouverte de ruban isolant.



Le ruban vulcanisable noir s'étire - il ne se colle pas.
