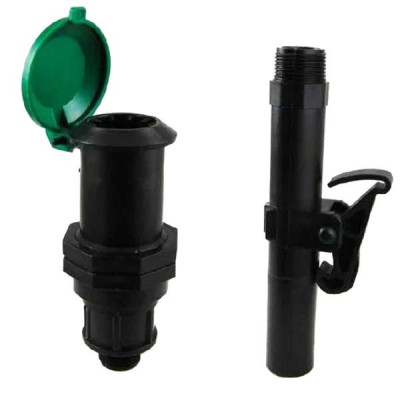

La gamme CLAPETS VANNES PLASTIQUES RAIN BIRD de Rain Bird regroupe un clapet-vanne souterrain P-33 et sa clé de branchement P-33DK, deux composants complémentaires destinés à créer un point d’accès démontable sur un réseau hydraulique d’arrosage.

Vanne et robinet PVC Rain Bird P-33 avec branchement fileté 3/4

Les atouts techniques à connaître :

• Raccordement fileté 3/4 : assure la liaison avec des équipements hydrauliques utilisant un filetage standard 20/27.


• Pression maximale de 6,2 bar : autorise une utilisation sur les réseaux d’arrosage fonctionnant dans cette limite de pression.


• Clapet interne en Delrin : garantit une fermeture mécanique régulière du point d’accès lorsque la clé est retirée.


• Ressort en acier inoxydable : limite les risques de corrosion de l’organe de rappel exposé à l’eau.


• Corps plastique démontable : facilite l’accès aux composants internes lors des opérations de contrôle ou d’entretien.


• Résistance aux UV et aux chocs : protège les éléments plastiques lors d’une installation extérieure ou d’utilisations répétées.


• Deux références complémentaires : le clapet-vanne P-33 reste installé sur le réseau tandis que la clé P-33DK réalise le branchement temporaire.

Fonctionnement de la vanne et du robinet PVC Rain Bird série P-33

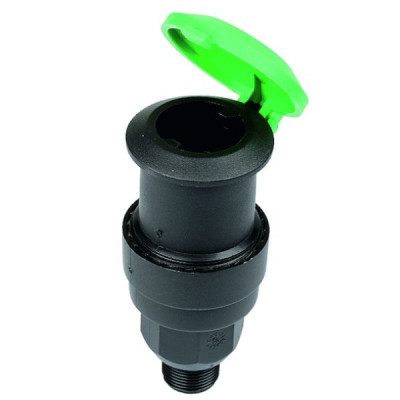

Le clapet-vanne P-33 constitue la partie fixe du dispositif. Il s’installe sur une canalisation d’arrosage souterraine afin de créer un point de puisage accessible depuis la surface. Son entrée filetée de 3/4, correspondant au diamètre 20/27, assure le raccordement à la conduite d’alimentation. Lorsque le point d’eau n’est pas utilisé, le clapet interne maintient la fermeture de la vanne et évite qu’un écoulement libre ne se produise au niveau du branchement.

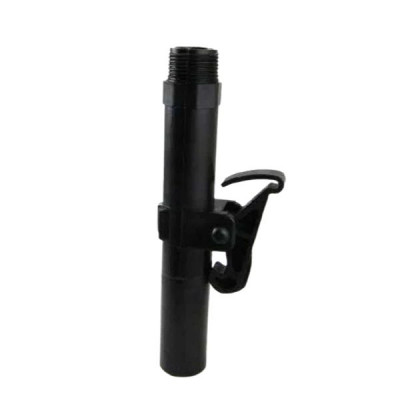

La clé P-33DK constitue la partie amovible de l’ensemble. Elle est introduite dans le clapet-vanne P-33 lorsqu’un branchement temporaire doit être réalisé. Son profil assure l’ouverture mécanique du clapet pendant son insertion. L’eau devient alors disponible à la sortie filetée de 3/4 de la clé, sur laquelle peut être raccordé un tuyau d’arrosage souple ou un raccord hydraulique compatible. Le retrait de la clé libère le mécanisme interne et entraîne la fermeture du clapet par l’action du ressort.

Cette séparation entre une partie fixe et une partie démontable évite de laisser en permanence un robinet ou un tuyau apparent sur la zone aménagée. Le clapet-vanne peut être implanté sous le niveau visible du terrain et protégé par un regard compatible avec les conditions d’installation. Cette configuration répond notamment aux besoins d’arrosage ponctuel des pelouses et des espaces paysagers pour lesquels les tuyaux, raccords ou robinets de surface doivent rester discrets lorsqu’ils ne sont pas utilisés.

Ces vanne et robinet pvc assurent l’ouverture et la fermeture ponctuelles d’un accès hydraulique fileté en 3/4. La référence 32210597 correspond au clapet-vanne P-33 installé sur le réseau, tandis que la référence 32210589 correspond à la clé de branchement P-33DK utilisée pour commander son ouverture. Ces deux produits ne remplissent donc pas la même fonction et ne doivent pas être sélectionnés comme deux variantes interchangeables.

Le corps du clapet-vanne est réalisé en deux parties afin de rendre le mécanisme interne accessible. Cette conception facilite l’inspection du clapet, du ressort et des zones de contact susceptibles d’accumuler des particules transportées par le réseau. Un couvercle intégré réduit l’entrée directe de débris dans la vanne lorsqu’aucune clé n’est engagée. Il contribue également à préserver la zone d’insertion contre les salissures provenant du sol ou des opérations d’entretien des espaces verts.

Le clapet en Delrin forme l’organe mobile chargé d’interrompre le passage de l’eau. Le ressort en acier inoxydable fournit l’effort de rappel nécessaire à sa fermeture après le retrait de la clé. La pression de service du réseau ne doit pas dépasser 6,2 bar. Cette limite concerne l’ensemble de la série et doit être vérifiée avant l’installation, notamment sur les réseaux alimentés par une pompe, un groupe de surpression ou une canalisation soumise à des variations de pression.

Le débit disponible dépend de la pression du réseau, du diamètre des canalisations, de la longueur du tuyau raccordé et des pertes de charge produites par le clapet-vanne. Pour le P-33, les pertes de charge annoncées restent inférieures à 0,1 bar à 2,5 m³/h. Elles atteignent environ 0,13 bar à 3 m³/h, 0,18 bar à 3,5 m³/h, 0,23 bar à 4 m³/h, 0,29 bar à 4,5 m³/h et 0,35 bar à 5 m³/h. Ces valeurs doivent être intégrées au calcul hydraulique lorsque le point de puisage alimente un tuyau long ou un équipement exigeant une pression minimale.

L’installation exige un raccordement étanche correspondant au filetage 3/4 du clapet-vanne. La canalisation doit être rincée avant la mise en service afin de limiter la présence de sable, de fragments plastiques ou de résidus susceptibles de gêner le déplacement du clapet. Le dispositif doit rester accessible après l’enfouissement pour permettre l’insertion verticale de la clé P-33DK, le nettoyage du logement et le démontage éventuel du corps de vanne.

La clé P-33DK ne constitue pas une vanne autonome. Elle ne peut fournir un point d’eau qu’après son engagement dans un clapet-vanne P-33 compatible. Inversement, le clapet-vanne P-33 peut rester fermé sur le réseau sans que la clé soit installée. Cette distinction fonctionnelle doit être prise en compte lors du remplacement d’une pièce existante ou de la création d’un nouveau point d’accès, car une installation complète nécessite la présence des deux éléments.
