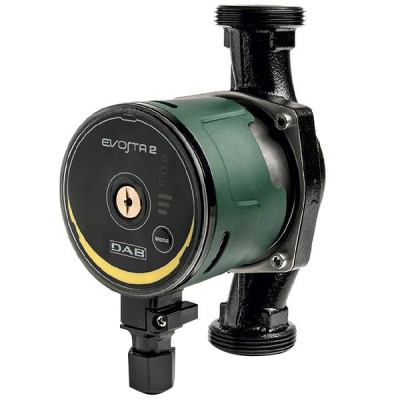

les circulateurs EVOSTA 2
En savoir plus
Un nouveau look pour le circulateur Evosta de la célèbre marque DAB. Avec le circulateur Evosta 2, disposez des mêmes qualités que le modèle précédent avec cependant un design un peu plus dans l'air du temps. Alors, allez-vous vous laisser séduire par cette nouvelle robe ?
pourquoi choisir un circulateur de la célèbre marque dab ?
Pour sa qualité de fabrication !
Les circulateurs de la série Evosta 2 vous proposent un fonctionnement à très faible consommation d'énergie. Ils servent essentiellement comme pompes électroniques pour la circulation de l'eau dans les installations résidentielles de chauffage et de climatisation.
Le fabricant DAB a pris soin d'utiliser des matériaux de qualité pour la conception des circulateurs Evosta 2. Comme la fonte traitée cataphorèse qui compose le corps de pompe Evosta 2 ou le corps de pompe en bronze de l'Evosta 2 SAN. Sans oublier le moteur à rotor noyé, le boîtier du moteur en acier et la turbine en technopolymère. Pour le détail des matériaux, vous pouvez vous reporter dans le tableau en bas de page.
Contrairement aux autres circulateurs de la marque, la série Evosta2 est fraîchement sortie de la nouvelle usine DAB 4.0. Cette usine dernier cri assure un procédé de fabrication stable et constant tout en préservant une flexibilité de production. Il faut savoir, que toutes les phases d'assemblage de ces nouveaux circulateurs sont automatisées et qu'elles sont associés à un nouveau système de contrôle intelligent le POKA YOKE, un système qui permet d'anticiper toute erreur humaine offrant ainsi des produits de qualité et un environnement de production sécurisé.
Les avantages des circulateurs Evosta 2
La gamme de circulateur Evosta 2 est le mariage parfait entre la robustesse des circulateurs mécaniques et les nombreux avantages des versions électroniques. Nous avons d'un côté son indice de protection IPX5 et son bouchon de purge intégré. De l'autre côté, son moteur synchrone à aimant permanent, le convertisseur de fréquence et son indice d'efficacité EEI qui est de moins de 0,18. Ce qui engendre une efficacité et une fiabilité inégalables pour cette catégorie de produit.
Grâce à leur petite taille et à leurs différentes prestations, les circulateurs de la série Evosta 2 peuvent totalement remplacer un ancien circulateurs à trois vitesses.
Côté panneau de commande, le circulateur dispose de 12 options de configuration qui peuvent être sélectionnées par le biais du bouton MODE.

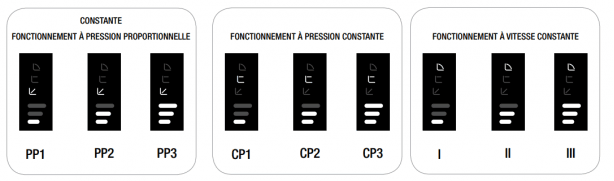

Le mode de fonctionnement des circulateurs Evosta 2
les plus d'un équipement pour eau chaude de la marque dab
+ Robustesse + Haute protection + Corps de pompe en fonte ou bronze (selon modèle) + Dimensions compactes + 12 options de configuration |
| CARACTÉRISTIQUES TECHNIQUES DES circulateurs evosta 2

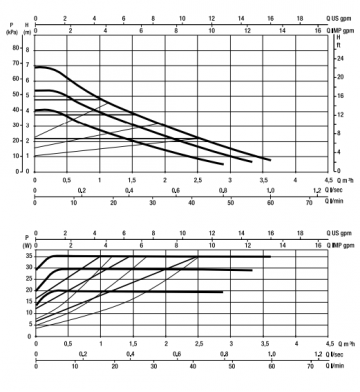

Les courbes de performances des circulateurs Evosta 2
Les courbes de performances sont basées sur les valeurs de viscosité cinématique = 1mm2/s et sur une densité de 1000 kg/m3. Tolérance des courbes selon l'ISO9906.
Inclus dans le colis :
- Une pompe EVOSTA 2 |
Les performances des circulateurs Evosta 2
Modèle | Q=m3/h | 0.0 | 0.3 | 0.6 | 0.9 | 1.8 | 2.4 | 3.0 | 3.6 |
Q=l/min | 0 | 5 | 10 | 15 | 30 | 40 | 50 | 60 | |
Evosta 2 40-70/130 | H (m) | 6.9 | 6.9 | 5.8 | 5.1 | 3.4 | 2.4 | 1.6 | 0.8 |
Evosta 2 40-70/130 26 | 6.9 | 6.9 | 5.8 | 5.1 | 3.4 | 2.4 | 1.6 | 0.8 | |
Evosta 2 40-70/180 | 6.9 | 6.9 | 5.8 | 5.1 | 3.4 | 2.4 | 1.6 | 0.8 | |
Evosta 2 40-70/180X | 6.9 | 6.9 | 5.8 | 5.1 | 3.4 | 2.4 | 1.6 | 0.8 | |
Evosta 2 40-70/150 SAN | 6.9 | 6.9 | 5.8 | 5.1 | 3.4 | 2.4 | 1.6 | 0.8 |
Les caractéristiques des circulateurs Evosta 2
Modèle | Distance d'entraxe mm | Raccords pompe | Alimentation 50 Hz | P1 max W | In A | EEI* | Pression minimum de charge | |
Evosta 2 40-70/130 | 130 | DN25 fileté (G 1"1/2) | 1 x 230 V ~ | 35 | 0.043 - 0.32 | 0.18 | T 90°C | 1 b |
Evosta 2 40-70/130 26 | 130 | DN15 fileté (G 1") | 1 x 230 V ~ | 35 | 0.043 - 0.32 | 0.18 | T 90°C | 1 b |
Evosta 2 40-70/180 | 180 | DN25 fileté (G 1"1/2) | 1 x 230 V ~ | 35 | 0.043 - 0.32 | 0.18 | T 90°C | 1 b |
Evosta 2 40-70/180X | 180 | DN32 fileté (G 2") | 1 x 230 V ~ | 35 | 0.043 - 0.32 | 0.18 | T 90°C | 1 b |
Evosta 2 40-70/150 SAN | 150 | DN25 fileté (G 1"1/2) | 1 x 230 V ~ | 35 | 0.043 - 0.32 | 0.18 | T 90°C | 1 b |
* Le paramètre de référence pour les circulateurs les plus efficients est l'EEI < 0,18

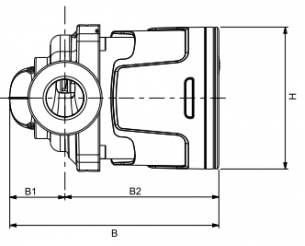

Les dimensions des circulateurs Evosta 2
| |
Modèle | L | L1 | B | B1 | B2 | H | F | Dimensions emballage | Volume | Poids | ||
L | B | H | m3 | Kg | ||||||||
Evosta 2 40-70/130 | 130 | 65 | 134.6 | 35.5 | 99.1 | 91 | 1"1/2 | 142 | 99 | 150 | 0.0021 | 2.02 |
Evosta 2 40-70/130 26 | 130 | 65 | 134.6 | 35.5 | 99.1 | 91 | 1" | 142 | 99 | 150 | 0.0021 | 1.86 |
Evosta 2 40-70/180 | 180 | 90 | 134.6 | 35.5 | 99.1 | 91 | 1"1/2 | 192 | 99 | 150 | 0.0028 | 2.19 |
Evosta 2 40-70/180 X | 180 | 90 | 134..6 | 35.5 | 99.1 | 91 | 2" | 192 | 99 | 150 | 0.0028 | 2.35 |
Evosta 2 40-70/150 SAN | 150 | 96 | 134.6 | 35.5 | 99.1 | 91 | 1"1/2 | 192 | 99 | 150 | 0.0028 | 2.16 |

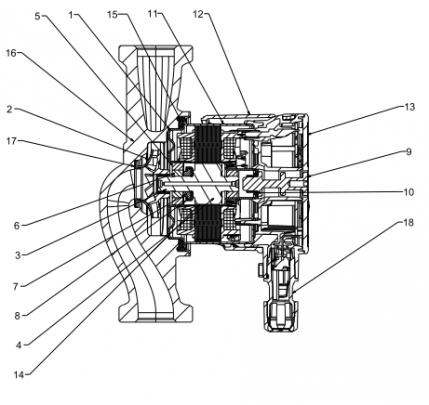

Les matériaux utilisés pour la fabrication du circulateur
| N° | Composants | Matériaux | |
Evosta 2 | Evosta 2 SAN | |||
1 | Chemise Stator | AISI 316 | ||
2 | Turbine | Technopolymère | ||
3 | Arbre | Céramique | ||
4 | Rotor | Fe | ||
5 | Support bague | Laiton | ||
6 | Bague | Céramique | ||
7 | Bague de butée | Graphite | ||
8 | Coiffe de butée | EPDM | ||
9 | Bouchon de purge | Laiton | ||
10 | Anneau torique | EPDM | ||
11 | Boîtier moteur | AISI 304 | ||
12 | Enveloppe de protection | Polycarbonate | ||
13 | Protection | Polycarbonate | ||
14 | Chemise rotor | AISI 304 | ||
15 | Joint | EPDM | ||
16 | Corps de pompe | Fonte | Bonze | |
17 | Bague d'usure | AISI 304 | ||
18 | Connecteur | Polycarbonate |
Les atouts des Evosta2
| | | |
Protection IPX55 qui permet de réduire au minimum les risques de pannes.
| Boîte moteur en acier inoxydable AISI 304 pour vous assurer une bonne longévité de vie de votre circulateur. | Bouton séquentiel avec feedback immédiat qui rend plus simple la programmation et la lisibilité. | Écrou de purge pour un accès rapide à l'axe en cas de blocage.
|

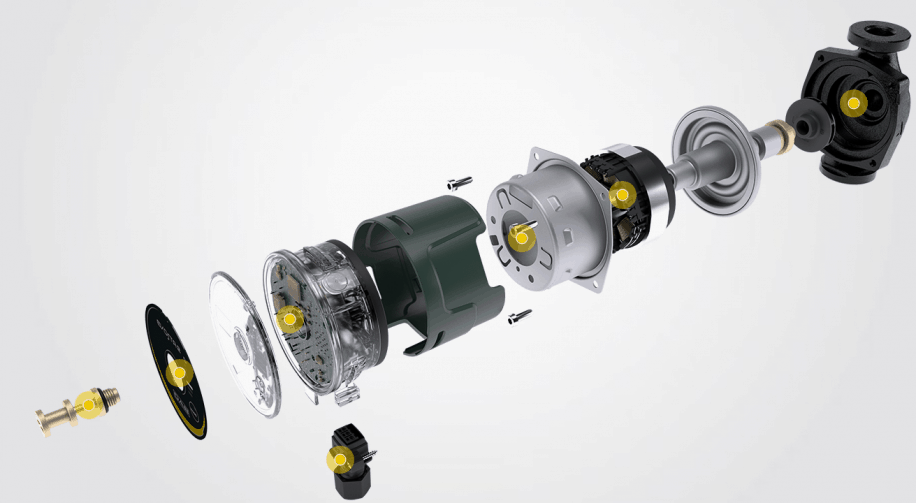

La vue éclatée des circulateurs Evosta2
