Les circulateurs Evosta 3 de la marque DAB représentent le mariage réussi entre la résistance des circulateurs mécaniques et les avantages des modèles électroniques.



pourquoi choisir un circulateur de la marque dab ?



Pour les avantages qu'il vous apporte !



Le circulateur Evosta 3 de la marque DAB est une pompe à faible consommation énergétique. Elle permet de faire circuler l'eau contenue dans votre installation résidentielle qu'elle soit de chauffage ou de climatisation.

La gamme de circulateur Evosta 3 est le mélange parfait entre la résistance d'un circulateur mécanique et tous les avantages d'une pompe électronique.

Sa fiabilité est assurée par un moteur asynchrone à aimant permanent, un convertisseur de fréquence ainsi qu'un indice d'efficacité EEI 0,19 alliés a un indice de protection IPX5 et un bouchon de purge.

Grâce à ses dimensions ultra compactes et ses prestations complètes, vous pouvez parfaitement remplacer votre ancien circulateur à trois vitesses avec l'une des pompes de la gamme Evosta 3.

Le circulateur rend sa pose beaucoup plus aisée avec sa touche de réglage séquentiel unique et son accès rapide à l'arbre moteur. Accès qui peut s'avérer indispensable pour un éventuel déblocage.



Les caractéristiques de la gamme de circulateur Evosta 3



DAB n'a pas laissé la construction de son circulateur Evosta 3 au hasard. Le corps de pompe est fabriqué en fonte traitée cataphorèse ainsi qu'un moteur à rotor noyé. Son boîtier moteur est en acier inoxydable et sa turbine en technopolymère.

Le moteur est doté d'une protection interne, ce qui permet à la pompe de n'avoir en aucun cas besoin d'une autre protection contre les surtensions.



Le panneau de commande du circulateur Evosta 3 permet de modifier toutes ses fonctionnalités. La pompe dispose de 12 options de configuration qui peuvent être sélectionnées à l'aide du bouton "mode". Les configurations de la pompe sont indiquées sur l'écran via 6 segments lumineux.



L'écran permet d'afficher en temps réel: la hauteur de courbe sélectionnée par vos soins, l'absorption de puissance en watts, la hauteur manométrique en mètres et le débit en m3/h.



les plus des équipement pour eau chaude de chez dab



+ Économies d'énergie significative

+ Pour systèmes de chauffage et climatisation

+ Purge automatique

+ Débloquage automatique

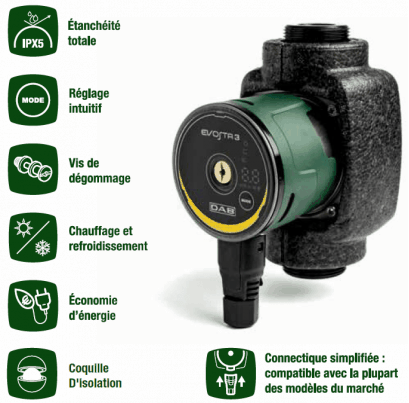

Les points forts du circulateur Evosta 3







CARACTÉRISTIQUES TECHNIQUES DES

circulateurs evosta 3



Plage d'exploitation

De 0,4 à 4,2 m3/h avec des hauteurs manométriques pouvant atteindre 8 m.c.e

Plage de température du liquide

De - 10°C à + 110°C

Pression de service maximal

10 bars

Classe d'isolation

F

Classe de protection

IPX 5

Installation

Avec arbre moteur horizontal

Alimentation standard

Monophasée 1 x 230 V / 50 / 60 Hz

Liquide pompé

Propre, dépourvu de toute substance solide et trace d'huile minérale, non visqueux, chimiquement neutre, proche des caractéristiques de l'eau (glycol max. 30%)

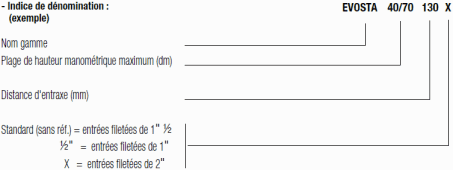

Comprendre les désignations (exemple)

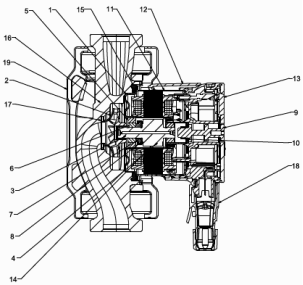

Les matériaux des composants





Composants

Matériaux

1

Chemise stator

AISI 316

2

Turbine

Technopolymère

3

Arbre

Céramique

4

Rotor

 Fe

5

Support bague

 Laiton

6

Bague

 Céramique

7

Bague de butée

 Graphite

8

Coiffe de butée

 EPDM

9

Bouchon de purge

 Laiton

10

Anneau torique

 EPDM

11

Boîtier moteur

 AISI 304

12

Enveloppe de protection

 Polycarbonate

13

Protection

 Polycarbonate

14

Chemise rotor

 AISI 304

15

Joint

 EPDM

16

Corps de pompe

 Fonte

17

Bague d'usure

 AISI 304

18

Connecteur

 Polycarbonate

19

Enveloppe d'isolation

 PPE

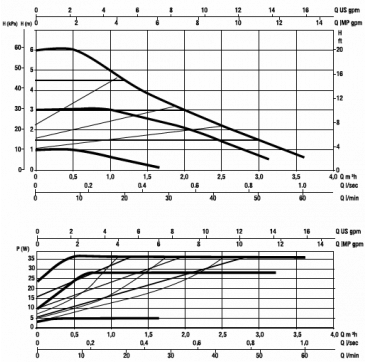

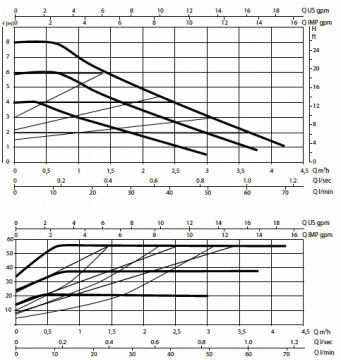

Les courbes de performances des Evosta 3



La gamme Evosta 3 40

La gamme Evosta 3 60

La gamme Evosta 3 80





Les performances hydrauliques des circulateurs



Modèle

Q=m3/h

0

0.4

0.6

0.9

1.2

1.8

2.1

2.90

Q=l/min

0

6

10

15

20

30

35

48

Evosta 3 40/130

H (m)

4.0

4.0

3.5

2.9

2.5

1.7

1.3

0.5

Evosta 3 40/130 26

4.0

4.0

3.5

2.9

2.5

1.7

1.3

0.5

Evosta 3 40/180

4.0

4.0

3.5

2.9

2.5

1.7

1.3

0.5

Evosta 3 40/180X

4.0

4.0

3.5

2.9

2.5

1.7

1.3

0.5



Modèle

Q=m3/h

0

0.6

1.2

1.5

2.1

2.4

3.0

3.6

Q=l/min

0

9

20

25

35

40

50

60

Evosta 3 60/130

H (m)

6.0

6.0

4.4

3.8

2.8

2.3

1.5

0.7

Evosta 3 60/130 26

6.0

6.0

4.4

3.8

2.8

2.3

1.5

0.7

Evosta 3 60/180

6.0

6.0

4.4

3.8

2.8

2.3

1.5

0.7

Evosta 3 60/180X

6.0

6.0

4.4

3.8

2.8

2.3

1.5

0.7



Modèle

Q=m3/h

0

0.6

0.9

1.2

2.7

3.3

3.9

4.2

Q=l/min

0

10

15

20

45

55

65

70

Evosta 3 80/130

H (m)

8.0

8.0

7.2

6.5

3.7

2.6

1.6

1.0

Evosta 3 80/130 26

8.0

8.0

7.2

6.5

3.7

2.6

1.6

1.0

Evosta 3 80/180

8.0

8.0

7.2

6.5

3.7

2.6

1.6

1.0

Evosta 3 80/180X

8.0

8.0

7.2

6.5

3.7

2.6

1.6

1.0



Les caractéristiques électriques



Modèle

Distance d'entraxe mm

Raccords pompe

Alimentation 50 Hz

P1 Max W

In A

EEI*

Pression minimum

Colonne d'eau

Evosta 3 40/130

130

DN25 fileté (G - 1"1/2)

1 x 230 V ~

20

0.034 - 0.18

0.17

T 90°C

1 b

Evosta 3 40/130 26

130

DN15 fileté (G - 1")

1 x 230 V ~

20

0.034 - 0.18

0.17

T 90°C

1 b

Evosta 3 40/180

180

DN25 fileté (G - 1"1/2)

1 x 230 V ~

20

0.034 - 0.18

0.17

T 90°C

1 b

Evosta 3 40/180X

180

DN32 fileté (G - 2")

1 x 230 V ~

20

0.034 - 0.18

0.17

T 90°C

1 b

Evosta 3 60/130

130

DN25 fileté (G - 1"1/2)

1 x 230 V ~

35

0.042 - 0.33

0.18

T 90°C

1 b

Evosta 3 60/130 26

130

DN15 fileté (G - 1")

1 x 230 V ~

35

0.042 - 0.33

0.18

T 90°C

1 b

Evosta 3 60/180

180

DN25 fileté (G - 1"1/2)

1 x 230 V ~

35

0.042 - 0.33

0.18

T 90°C

1 b

Evosta 3 60/180X

180

DN32 fileté (G - 2")

1 x 230 V ~

35

0.042 - 0.33

0.18

T 90°C

1 b

Evosta 3 80/130

130

DN25 fileté (G - 1"1/2)

1 x 230 V ~

55

0.053 - 0.47

0.19

T 90°C

1 b

Evosta 3 80/130 26

130

DN15 fileté (G - 1")

1 x 230 V ~

55

0.053 - 0.47

0.19

T 90°C

1 b

Evosta 3 80/180

180

DN25 fileté (G - 1"1/2)

1 x 230 V ~

55

0.053 - 0.47

0.19

T 90°C

1 b

Evosta 3 80/180X

180

DN32 fileté (G - 2")

1 x 230 V ~

55

0.053 - 0.47

0.19

T 90°C

1 b

* Le paramètre de référence pour les circulateurs les plus efficients est l'EEI ≤ 0,19

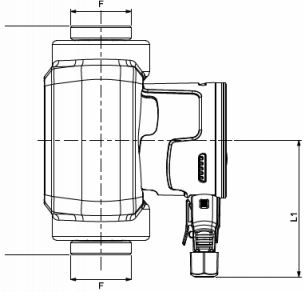

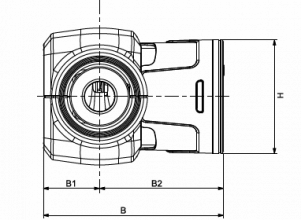

Dimensions en mm et poids en Kg





Modèle

L

L1

B

B1

B2

H

F

Poids

Evosta 3 40/130

130

107.5

144.1

45

99.1

91

1"1/2

2.05

Evosta 3 40/130 26

130

107.5

144.1

45

99.1

91

1"

1.9

Evosta 3 40/180

180

107.5

144.1

45

99.1

91

1"1/2

2.22

Evosta 3 40/180X

180

107.5

144.1

45

99.1

91

2"

2.38

Evosta 3 60/130

130

107.5

144.1

45

99.1

91

1"1/2

2.05

Evosta 3 60/130 26

130

107.5

144.1

45

99.1

91

1"

1.9

Evosta 3 60/180

180

107.5

144.1

45

99.1

91

1"1/2

2.22

Evosta 3 60/180X

180

107.5

144.1

45

99.1

91

2"

2.38

Evosta 3 80/130

130

107.5

144.1

45

99.1

91

1"1/2

2.05

Evosta 3 80/130 26

130

107.5

144.1

45

99.1

91

1"

1.9

Evosta 3 80/180

180

107.5

144.1

45

99.1

91

1"1/2

2.22

Evosta 3 80/180X

180

107.5

144.1

45

99.1

91

2"

2.38

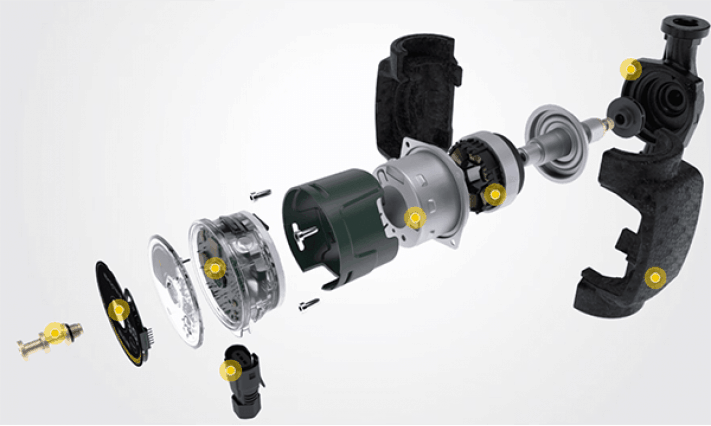

Le circulateur Evosta 3 en détail
