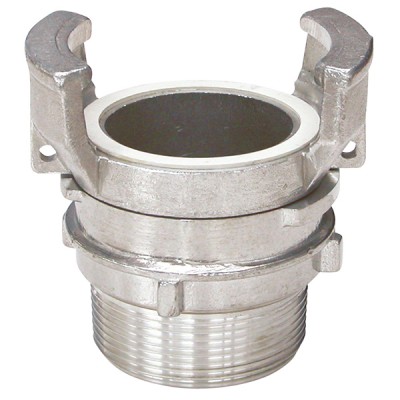

Les raccords symétriques alu mâle avec verrou, un équipement qui vous permet d'assembler deux tuyaux en toute sécurité grâce à leur verrou. Une manière rapide, simple et efficace de rendre étanche votre raccordement.

Les dimensions des raccords symétriques alu mâle avec verrou

Raccord symétrique

DN	20	25	32	40	50	65	80	100	150
Ø A	47	54	58	75	92	108	131	151	236
Ø B	32	37	42.5	55	69	84	103	123	193
Ø D	31	37	41.5	54	68	83	101	121	190
Ø F	3/4"	1"	1"1/4	1"1/2	2"	2"1/2	3"	4"	6"
Ø E	20	22	30	38	48	63	80	96	149
Ø C	20	24	30	40	50	65	82	98	149
L1	52.7	56.5	67	69.5	84.5	86	99	108	158
L2	19.2	19.7	21.5	27.5	36	34	39	42	59
L3	12	13	13	15	18	20	24	26	34
Poids (Kg)	0.05	0.07	0.11	0.16	0.3	0.34	0.59	0.86	3.19

CARACTÉRISTIQUES TECHNIQUES DES

raccords symétriques alu mâle avec verrou

Dimensions	DN 20 à DN 150
Température minimum	- 10 °C
Température maximum	+ 80 °C
Pression maxi	16 bars
Caractéristiques	Raccords en aluminium Joint NBR blanc
Construction	Norme NF-E 29572
Taraudage et filetage BSP

Tableau des correspondances de dimensions

DN (mm)	Ø (mm)	Pouce (")
20	20/27	3/4
25	26/34	1
32	33/42	1 1/4
40	40/49	1 1/2
50	50/60	2
65	66/76	2 1/2
80	80/88	3
100	102/114	4
150	150/168	6
