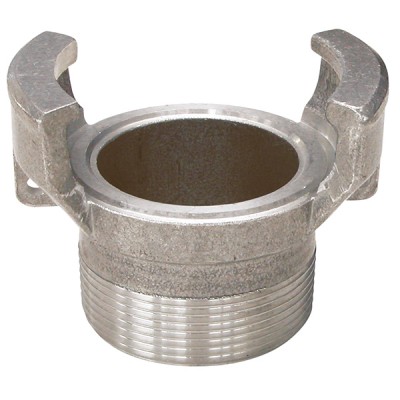

Les raccords symétriques alu mâle sans verrou, ou raccords pompier sont des liaisons qui permettent l'assemblage de deux tuyaux grâce à leurs griffes.

Les dimensions des raccords symétriques alu mâle sans verrou

Raccord symétrique

DN	20	25	32	40	50	65	80	100
Ø A	47	54	58	75	92	108	131	151
Ø B	32	37	42.5	55	69	84	103	123
Ø D	31	37	41.5	54	68	83	101	121
Ø F	3/4"	1"	1"1/4	1"1/2	2"	2"1/2	3"	4"
Ø E	20	22	30	38	48	63	80	96
Ø C	20	24	30	40	50	65	82	98
L1	40	43	43.5	53	66.5	66.5	78	83
L2	19.2	22	22.5	27.5	36	33	39	42
L3	12	13	13.5	15	18	20	24	25
Poids (Kg)	0.03	0.05	0.07	0.12	0.20	0.29	0.35	0.52

CARACTÉRISTIQUES TECHNIQUES DES

raccords symétriques alu mâle sans verrou

Dimensions	DN 20 à DN 100
Température minimum	- 10 °C
Température maximum	+ 80 °C
Pression maxi	16 bars
Caractéristiques	Raccords en aluminium Joint NBR blanc
Construction	Norme NF-E 29572
Taraudage et filetage BSP

Tableau des correspondances de dimensions

DN (mm)	Ø (mm)	Pouce (")
20	20/27	3/4
25	26/34	1
32	33/42	1 1/4
40	40/49	1 1/2
50	50/60	2
65	66/76	2 1/2
80	80/88	3
100	102/114	4
