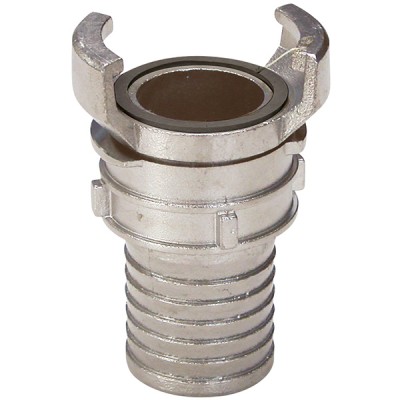

Les raccords symétriques inox à douille annelée à verrou sont des raccords indispensables pour rassembler deux tuyaux entre eux qui auront une forte pression à supporter.

Les dimensions des raccords symétriques inox à douille annelée à verrou

Raccord symétrique

DN	20	25	32	40	50	65	80	100
Ø B	32	37	42.5	55	69	84	103	123
Ø F	25	30	35	45	55	70	90	110
Ø E	18	25	30	40	48	64	81	98
Ø C	18	25	29	40	49	64	81	98
L1	74.2	75.5	79	93.5	109.5	116	144	172
L2	20	20	22	27.5	36	32	40	40
L3	33	32	35	38	42	50	68	90
Poids (Kg)	0.18	0.22	0.29	0.54	0.86	1.11	1.84	3.06

CARACTÉRISTIQUES TECHNIQUES DES

raccords symétriques inox À douille annelÉe À verrou

Dimensions	DN 20 à DN 100
Température minimum	- 10 °C
Température maximum	+ 180 °C
Pression maxi	16 bars
Caractéristiques	Raccords en inox Joint NBR blanc
Construction	Norme NF-E 29572
Taraudage et filetage BSP

Tableau des correspondances de dimensions

DN (mm)	Ø (mm)	Pouce (")
20	20/27	3/4
25	26/34	1
32	33/42	1 1/4
40	40/49	1 1/2
50	50/60	2
65	66/76	2 1/2
80	80/88	3
100	102/114	4
