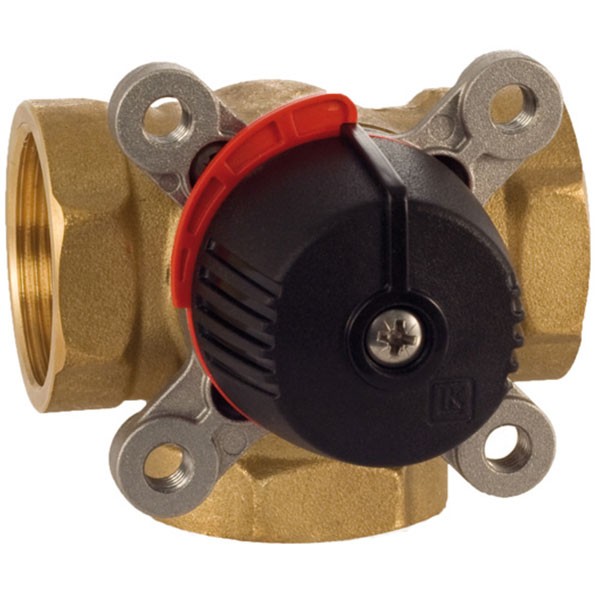

VANNE MÉLANGEUSE LAITON 3 VOIES - 3/4" Toute la gamme VANNES MÉLANGEUSES 3 VOIES LAITON Thermador Thermador Vanne mélangeuse laiton 3 voies - 3/4
60,00 TTC
56,00 TTC
51,00 TTC
42,00 TTC
50,80 TTC
50,00 TTC
42,00 TTC
55,00 TTC
- + Quantité max. atteinte pour ce produit.
EN STOCK Livraison prévue entre le : 19 et le 23 Août
  • Type : VANNE MÉLANGEUSE
  • Raccordement : 3/4"
  • Nombre de voies : 3

Référence : VC3V20



Pour une eau chauffée de manière optimale, il vous faut: une vanne mélangeuse 3 voies de la marque Thermador, de l'eau chaude venant de votre générateur (chaudière, capteur solaire, pompe à chaleur,...) et de l'eau de retour refroidie.



pourquoi choisir une vanne mélangeuse?



Pour obtenir une température optimale!



Lorsque vous réaliser une installation de chauffage, l'eau chaude produite par le générateur de chaleur va être utilisée pour différents circuits comme les radiateurs, un plancher chauffant et une production d'eau chaude sanitaire (ECS) par exemple. Toutes ses canalisations fonctionnent à différentes températures.

C'est la que la vanne trois voies entre en scène. Elle va mélanger l'eau qui sort directement de votre générateur de chaleur ou chaudière à une certaine quantité d'eau de retour du circuit de chauffage qui s'est refroidie pour donner une température optimale de chauffe. La régulation de la température n'est pas sa seule fonction. Elle peut également, en fonction de la position dans laquelle, elle se trouve, réguler le débit.



Quelques exemples de positionnement de la vanne mélangeuse 3 voies laiton!



Afin de vous faire comprendre au mieux le fonctionnement de la vanne, vous trouverez ci-dessous quelques exemples de positionnement avec leurs différentes répercutions sur les températures.



La vanne ouverte: la température provenant du générateur de chaleur (1) est égale à la température du circuit de chauffage (2)







La vanne est mise en régulation: elle est positionnée sur 2/4 pour l'eau provenant du générateur de chaleur (1) et pour l'eau de retour du circuit de chauffage (3). Le départ du circuit de chauffage est régulé à 60°C (2).

La vanne est mise en régulation: elle est positionnée sur 1/4 pour l'eau provenant du générateur de chaleur (1) et sur 3/4 pour l'eau de retour du circuit de chauffage (3). Le départ du circuit de chauffage est régulé à 50°C (2).

La vanne est totalement fermée: la température de départ du circuit (2) est égale à la température de retour du circuit (3). Dans ce cas, la température va baisser car le circuit, ne reçoit plus d'eau chaude.



les plus des vannes mélangeuses



+ Matériaux robustes

+ Fournies avec leur poignée de manœuvre



CARACTÉRISTIQUES TECHNIQUES DES

vannes mélangeuses 3 voies laiton



Température de service

De + 5°C à + 110°C

Température d'ambiance

De + 5°C à + 60°C

Pression de service max.

10 bars

Pression différentielle max.

50 kPa

Angle de rotation

90°

Couple minimum

< 1Nm

Corps de la vanne

Laiton

Boisseau - papillon - axe

Laiton

Couvercle interne

PPS composite

Couvercle externe

Aluminium

Joints d'axe

2 joints toriques EPDM



Pertes de charge





Caractéristiques de mélange







 Dimensions et poids



Modèle

Nombre de voies

Diamètre

Kvs

A

B

C

D

E

F

Poids (kg)

Vanne mélangeuse laiton 3 voies 1"

3

1" F

8

82

41

76

22

31

87

0.80

Vanne mélangeuse laiton 3 voies 1/2"

3

1/2" F

2.5

80

40

75

20

28

82

0.70

Vanne mélangeuse laiton 3 voies 3/4"

3

3/4" F

6.3

80

40

75

20

28

82

0.70



Petits schémas explicatifs de l'installation



Si la vanne est totalement fermée, l'eau chaude ne circule pas du tout.

Si la vanne est en position intermédiaire, l'eau chaude peut circuler et se mélanger à l'eau froide.





  • Livraison rapide

    Livraison rapide87% des commandes expédiées le jour même ou le lendemain

  • Stock

    Stock+ de 8000 références
    en stock

  • Paiement

    PaiementsSécurisés et
    en plusieurs fois

  • SAV

    Service client et SAV88% de clients
    satisfaits

  • Retour

    Retours14 jours
    pour changer d'avis

Les avis de nos clientsConditions de publication des avis clients

Note : 3,0 /5

Basée sur 1 avis

  • 0 avis
  • 0 avis
  • 1 avis
  • 0 avis
  • 0 avis
Pompes-Direct.com a choisi le partenaire Avis Vérifiés pour récolter et partager les avis de ses clients, garantissant la transparence et l'authenticité des avis publiés.
Les prestations de collecte d’avis en ligne de consommateurs d’Avis vérifiés sont certifiées NF Service depuis le 28 Mars 2014, et elles respectent la norme NF Z74-501 et le référentiel de certification NF522.
  • A. Anonymous

    Posté le 21/06/2019

    3/5

    Suite à une commande
    du 15/05/2019

    Tous OK sauf le dimensionnel des vannes, très gros problèmes pour l'installation et mise en place

Les documents à télécharger du produit Vanne mélangeuse laiton 3 voies - 3/4"

  • Télécharger la fiche détaillée du produit Vanne mélangeuse laiton 3 voies - 3/4"
  • Télécharger la notice du produit du produit Vanne mélangeuse laiton 3 voies - 3/4"
