les SOUPAPES DIFFÉRENTIELLES

En savoir plus

Type

Manomètre monté

Matériau

Raccordement

Norme NF

Caleffi

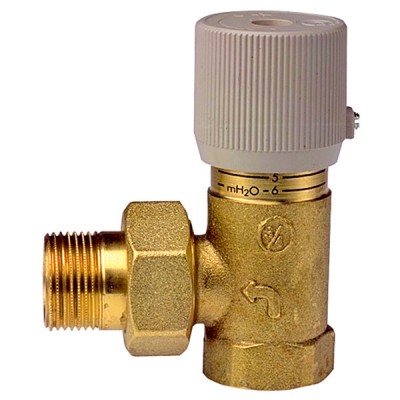

  •  Soupape différentielle - 3/4 Soupape différentielle - 3/4" FM
    En stock 24 et le 26 Avril Demander un devis
    43,00 TTC
    63,00 TTC
    53,00 TTC
    56,00 TTC
    54,00 TTC
    52,00 TTC
    53,04 TTC
    44,00 TTC
    59,00 TTC
    63,00 TTC
    Ajouter au panier



Évitez la montée en pression dans votre installation de chauffage central et réduisez le risque de sifflement dans les radiateurs en posant une soupape différentielle.



POURQUOI INSTALLER UNE SOUPAPE DE BYPASS ENTRE LE CIRCUIT DE DÉPART ET DE RETOUR DU CIRCUIT DE CHAUFFAGE ?



Sécurité et confort des occupants de l'espace de vie



Lorsque vous réduisez le débit au niveau du radiateur, une action généralement automatique par le biais d'un robinet thermostatique, la pression dans le circuit d'alimentation augmente et celle du circuit de retour diminue, créant un différentiel de pression.



Par conséquent, la puissance des autres unités chauffantes du circuit augmente causant des contraintes à l'accélérateur. Si tous les robinets sont fermés, l'écoulement au sein du circuit est interrompu, alors que la pompe à chaleur continue à tourner et fonctionne en surcharge.



C'est ici que la soupape différentielle intervient : elle s'ouvre progressivement en fonction de la différence de pression entre les circuits de départ et de retour pour assurer une pression constante au niveau de la pompe à chaleur. Cette fonctionnalité a pour objectif de protéger la pompe et d'optimiser la consommation énergétique.



Au niveau des radiateurs, la surpression subie dans le circuit due aux pertes de charge et par conséquent à l'augmentation de la pression provoque des vibrations et des bruits d'écoulement (des glouglous). Installer une soupape différentielle pour éviter cette surpression éliminera ces bruits.



Installation et fonctionnement d'une soupape différentielle



La soupape différentielle se présente sous forme de clapet taré qu'il faut installer entre le circuit de départ et le circuit de retour de votre circuit de chauffage, en respectant le sens de circulation. Elle établit ainsi un by-pass.

De manière générale, elle fonctionne entre 3 et 16 bar, à des températures maximales entre 110 et 130°C.



Retrouvez dans notre rubrique soupapes de sécurité, deux modèles de soupapes différentielles à déterminer en fonction de la puissance de l'installation :

- le modèle SD20 3/4" est adapté à une installation de 46 kW/40 000 kcal/h

- le modèle SD33 1"1/4 est adapté à une installation de 232 kW/200 000 kcal/h



LES PLUS DES SOUPAPES DE PROTECTION DU CIRCUIT DE CHAUFFAGE THERMADOR



+ Réduction de la consommation d'énergie

+ Protection du circuit de chauffage central en cas de fermetures des robinets thermostatiques

+ Confort des personnes - réduction des « glouglous »

+ Garantie 2 ans





CARACTÉRISTIQUES TECHNIQUES DES

SOUPAPES DIFFÉRENTIELLES



Corps

Laiton

Joints

Ethylène propylène

Ressort

Inox

Manette

Plastique renforcé

T° maxi

+ 110°C

Pression maxi

10 bar

Réglage

0,1 à 0,6 bar différentiel





Bien régler sa soupape différentielle :



Les soupapes différentielles Thermador comprennent une échelle graduée pour un réglage en toute facilité.



Caractéristiques fonctionnelles

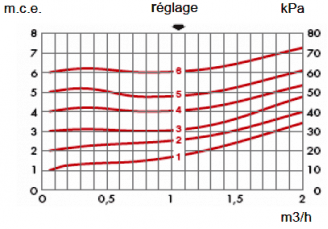

Modèle : 3/4"

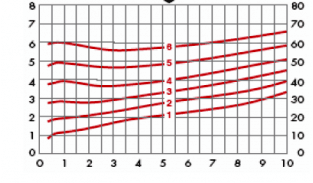

Modèle : 1"1/4











Modèle

Dimensions (en mm)

A

B

C

D

SD 20 - 3/4"

3/4"

59

26

104

SD 33 1"1/4

1 1/4"

88,5

41

158
