les VANNES MÉLANGEUSES 4 VOIES LAITON

En savoir plus

Type

Raccordement

Nombre de voies

Thermador

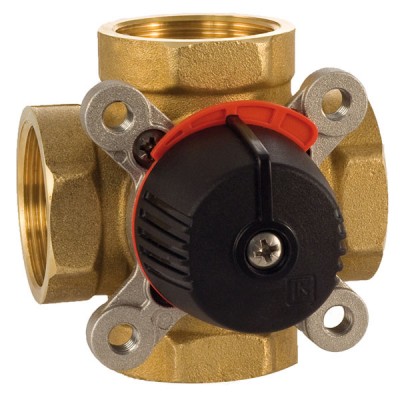

  • La Vanne mélangeuse laiton 4 voies - 3/4 La Vanne mélangeuse laiton 4 voies - 3/4"
    1 avis
    En stock 25 et le 29 Avril Demander un devis
    124,00 TTC
    107,00 TTC
    95,00 TTC
    103,44 TTC
    86,00 TTC
    121,00 TTC
    115,00 TTC
    101,00 TTC
    102,00 TTC
    93,00 TTC
    Ajouter au panier



Les vannes mélangeuses 4 voies en laiton de la marque Thermador sont particulièrement importantes pour les propriétaires d'une chaudière en acier.



pourquoi choisir une vanne mélangeuse?



Pour obtenir une température optimale mais pas que...!



à la base les vannes mélangeuses 4 voies ont exactement les mêmes fonctions que les vannes mélangeuses 3 voies. Elles vont permettre le mélange de l'eau chaude qui arrive directement du générateur de chaleur et l'eau refroidie, contenue dans le circuit retour afin de réguler la température de vos émetteurs.

En plus de cette fonction de base, elle va éviter aux chaudières en acier de se dégrader. L'eau qui circule dans les canalisations de retour est souvent à une température inférieure à 40°C, ce qui engendre la formation d'un point de rosée (de l'acide sur les parois) et donc une dégradation prématurée du corps de chauffe. Elle permet également de régler une eau de départ à une température inférieure à celle de la chaudière en gardant tout de même la circulation d'eau. Cette mise en place est recommandé lorsque vous utiliser la chaudière aussi bien pour la production d'Eau Chaude Sanitaire (ECS) que pour le chauffage.



Quelques exemples de positionnement de la vanne mélangeuse 3 voies laiton!



Afin de vous faire comprendre au mieux le fonctionnement de la vanne, vous trouverez ci-dessous quelques exemples de positionnement avec leurs différentes répercutions sur les températures.



Schéma n°1:

La vanne ouverte: la température provenant du générateur de chaleur (1) est égale à la température du circuit de chauffage (2). La température des émetteurs (3) est égale à la température de retours vers le générateur de chaleur (4).

Schémas n°2 et 3:

La vanne est mise en régulation: Les températures de départ et de retour sont toutes les deux régulées.

Schéma n°4:

La vanne est totalement fermée: la température de départ du circuit (2) est égale à la température de retour du circuit (3). Dans ce cas, la température va baisser car le circuit, ne reçoit plus d'eau chaude. Le circuit de chauffage est coupé.



Schéma n°1

Schéma n°2

Schéma n°3

Schéma n°4



les plus des vannes mélangeuses



+ Matériaux robustes

+ Fournies avec leur poignée de manœuvre



CARACTÉRISTIQUES TECHNIQUES DES

vannes mélangeuses 3 voies laiton



Température de service

De + 5°C à + 110°C

Température d'ambiance

De + 5°C à + 60°C

Pression de service max.

10 bars

Pression différentielle max.

50 kPa

Angle de rotation

90°

Couple minimum

< 1Nm

Corps de la vanne

Laiton

Boisseau - papillon - axe

Laiton

Couvercle interne

PPS composite

Couvercle externe

Aluminium

Joints d'axe

2 joints toriques EPDM

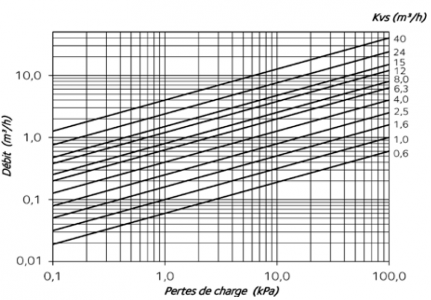

Pertes de charge

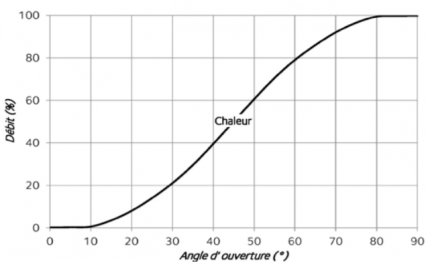

Caractéristiques de mélange

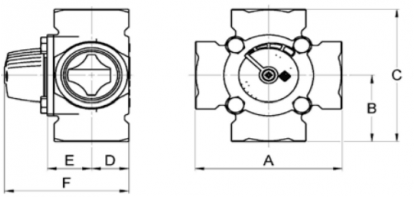

 Dimensions et poids



Modèle

Nombre de voies

Diamètre

Kvs

A

B

C

D

E

F

Poids (kg)

Vanne mélangeuse laiton 4 voies 1"

4

1" F

8

82

41

82

22

31

87

0.80

Vanne mélangeuse laiton 4 voies 1/2"

4

1/2" F

2.5

80

40

80

20

28

82

0.70

Vanne mélangeuse laiton 4 voies 3/4"

4

3/4" F

6.3

80

40

80

20

28

82

0.70



Petits schémas explicatifs de l'installation

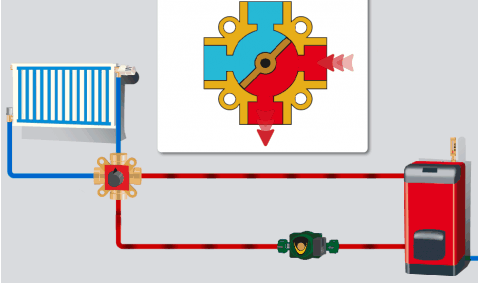

Si la vanne est totalement fermée, l'eau chaude ne circule pas du tout.

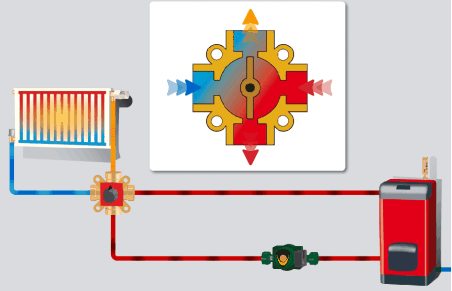

Si la vanne est en position intermédiaire, l'eau chaude peut circuler et se mélanger à l'eau froide.
