Le Hydro-Pro de Gitral est un réservoir à diaphragme destiné aux installations hydrauliques avec électropompe, maintien de pression et limitation des coups de bélier.

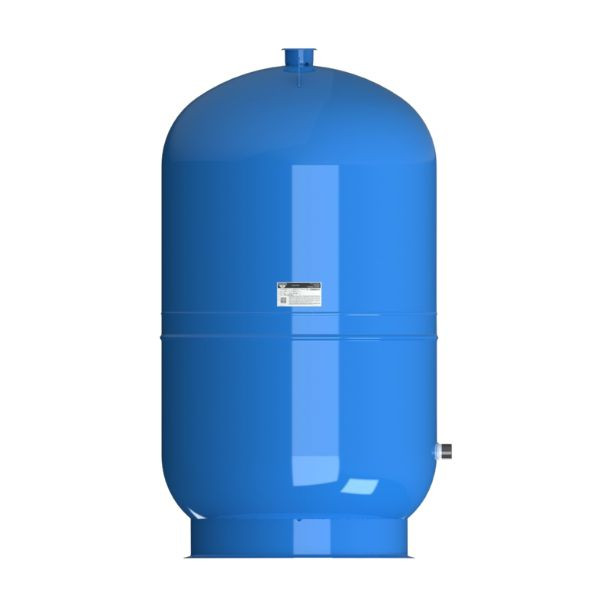

Réservoir à diaphragme Gitral Hydro-Pro 500L

Les atouts techniques à connaître :

• Membrane fixe en butyle : séparation permanente entre l’eau et l’air afin de limiter les pertes de pression internes.


• Précharge usine de 2 bar : pression initiale contrôlée avant installation sur réseau hydraulique.


• Pression maximale de 10 bar : compatibilité avec les circuits de surpression domestiques ou collectifs dans cette limite de service.


• Revêtement intérieur époxy : protection de la paroi acier contre la corrosion au contact de l’eau stockée.


• Corps en acier carbone : structure rigide pour montage fixe sur installation hydraulique.


• Raccord acier carbone : connexion mécanique prévue pour l’intégration au réseau de refoulement.

Réservoir à diaphragme pour surpression et stockage sous pression

Le réservoir à diaphragme Hydro-Pro 500L Gitral fonctionne avec une chambre d’air pré-pressurisée et une membrane fixe en butyle. Lorsque la pompe démarre, l’eau entre dans le réservoir dès que la pression du circuit dépasse la pression de précharge. L’eau est alors stockée sous pression sans mélange direct avec l’air. Cette séparation limite le phénomène de perte d’air dans l’eau et réduit les risques de corrosion interne liés au contact air-eau.

Ce Réservoir à diaphragme assure une réserve d’eau utile entre la pression de démarrage et la pression d’arrêt de la pompe. Sur une installation correctement réglée, il limite la fréquence des démarrages de pompe en fournissant une partie du débit demandé avant une nouvelle remise en route. Le volume disponible dépend du réglage de pression du pressostat, de la précharge du réservoir et des pertes de charge du réseau.

Le modèle Hydro-Pro 500L dispose d’une pression maximale de service de 10 bar et d’une température de fonctionnement comprise entre -10 et 99 °C. Ces valeurs encadrent son utilisation sur les circuits d’eau sanitaire, de surpression ou de protection contre les coups de bélier. La précharge usine de 2 bar doit être contrôlée lors de la mise en service et ajustée uniquement selon les paramètres réels de l’installation.

La membrane interne en butyle isole l’eau de la chambre d’air. Cette conception évite la formation de poches internes et limite les zones de rétention susceptibles de favoriser les dépôts. Le corps en acier carbone reçoit un revêtement intérieur en poudre époxy alimentaire, tandis que la surface extérieure est protégée par une finition époxy-polyester. Cette double protection vise à préserver la cuve contre la corrosion interne et externe dans des conditions d’installation conformes.

L’installation du réservoir doit tenir compte de son encombrement, de son raccordement hydraulique et de la pression maximale admissible du circuit. Le raccord en acier carbone permet l’intégration sur le réseau, avec un montage à réaliser selon le sens hydraulique et les accessoires de sécurité nécessaires. Le réglage de la pompe, du pressostat et de la précharge doit être cohérent afin d’éviter les cycles courts, les pertes de volume utile ou les sollicitations excessives de la membrane.
